Скорость вращения электродвигателя напрямую зависит от частоты питающего напряжения:

• чем выше частота, тем выше скорость,
• чем ниже частота, тем ниже скорость.

Инвертор регулирует скорость вращения двигателя изменением частоты сигнала. Принцип обработки сигнала частотным преобразователем при управлении электродвигателем:

1. Входной фильтр — фильтрация качества входящего сетевого напряжения для устранения искажений.
2. Выпрямление и сглаживание — преобразование переменного напряжения в постоянное и выравнивание пульсаций конденсаторами.
3. Инвертирование — обратное преобразование постоянного напряжения инвертором в переменное с регулируемыми частотой на выходе.

Существует два способа управления работой двигателя:

• Скалярное — управление в зависимости от пропорциональности напряжения и частоты при простых динамических нагрузках (V/F = const).
• Векторное — управление крутящим моментом двигателя, посредством раздельного контроля тока намагничивания и активного тока для обеспечения высокой точности и динамики при активно изменяющихся нагрузках. Векторное управление считается более точным и надежным способом, однако требует высокой квалификации от сервисных специалистов.

Обратная связь для поддержания заданных рабочих параметров двигателя с помощью бездатчикового, энкодерного (по скорости) управления или контроля тока и напряжения.

Во время обучения будет уделено внимание:

1. Основам микропроцессорного управления электроприводом.
2. Принципам микропроцессорного управления для регулировки работы электродвигателей.
3. Системам сбора данных о состоянии привода с помощью энкодеров, тахометров, термодатчиков, датчиков тока.
4. Анализу соответствия работы электродвигателя заданным параметрам.

Преобразователь частоты — электронное устройство, состоящее из ряда взаимосвязанных функциональных элементов. Каждый из которых выполняет строго определённую роль в процессе преобразования и управления электрической энергией. Понимание структуры узлов ПЧ является ключевым этапом при обучении компонентному ремонту инверторов, так как диагностика неисправностей напрямую связана с их функциями и взаимодействием.

Частотный преобразователь состоит из следующих функциональных узлов: EMI фильтр, ограничитель тока включения, блок сглаживающих конденсаторов, инвертор (IGBT модули), блок управления, управляющий микроконтроллер, схема управления параметрами работы инвертора.

Понимание схем преобразователей частоты — является базовым навыком подготовки специалистов по наладке ПЧ. Обучение начинается с разбора структуры частотно регулируемого привода. Обучающиеся изучают назначение каждого узла и принцип взаимодействия.

На занятиях подробно изучается структурная схема частотного преобразователя. Рассматривается входной выпрямитель и диодный мост. Объясняется процесс преобразования переменного тока в постоянный. Далее анализируется звено постоянного тока и работа конденсаторов DC шины.

Затем приступаем к изучению инвертора. Разбирается схема инверторного модуля IGBT и роль драйверов затворов. Поясняется, как реализуется ШИМ управление и формируется трехфазное напряжение для асинхронного двигателя.

Отдельный блок: электрическая и схема подключения частотного преобразователя. Обучающиеся научатся правильно подключать силовые и управляющие цепи. Узнают типовые ошибки коммутации, которые приводят к выходу из строя силовой части ПЧ. Практика включает анализ реальных схем подключения электродвигателя. В результате обучения специалисты научаться читать принципиальные схемы ПЧ.

Курсы по настройке частотных преобразователей востребованы среди инженеров по ремонту и специалистов по промышленной автоматике. Современный частотно регулируемый привод требует точного параметрирования. Ошибка в базовых установках приводит к аварии по току, перегреву двигателя и нестабильной работе оборудования. Поэтому курс по настройке ПЧ строится на практике и разборе реальных неисправностей.

На занятиях подробно рассматривается запуск частотного преобразователя после ремонта. Слушатели учатся вводить параметры двигателя по шильдику. Проверяется соответствие ПЧ по номинальному току и мощности. Отдельное внимание уделяется выбору режима управления. Разбирается скалярное управление V/f и векторное управление двигателем. Поясняется, в каких случаях требуется точный контроль момента на низкой частоте, а где достаточно стандартного алгоритма.

Обучение работе с ПЧ включает процедуру autotune двигателя. Участники понимают, какие параметры измеряет привод и как корректно выполнить автонастройку. Это снижает риск перегрузки по току и повышает стабильность электропривода. Также изучается настройка разгона и торможения, токовые ограничения и защита силовой части.

Практический курс по частотникам охватывает диагностику. Анализируется журнал ошибок частотного преобразователя. Рассматриваются причины аварии overvoltage и особенности работы DC шины. Отрабатывается подключение по Modbus, настройка аналогового входа и базовые принципы ПИД регулирования для насосного оборудования и вентиляционных систем.

В результате обучения специалист уверенно выполняет наладку частотного привода, грамотно проводит программирование частотного преобразователя и снижает количество повторных отказов. Такой уровень подготовки особенно важен для тех, кто занимается ремонтом и обслуживанием систем управления приводами промышленных электродвигателей.

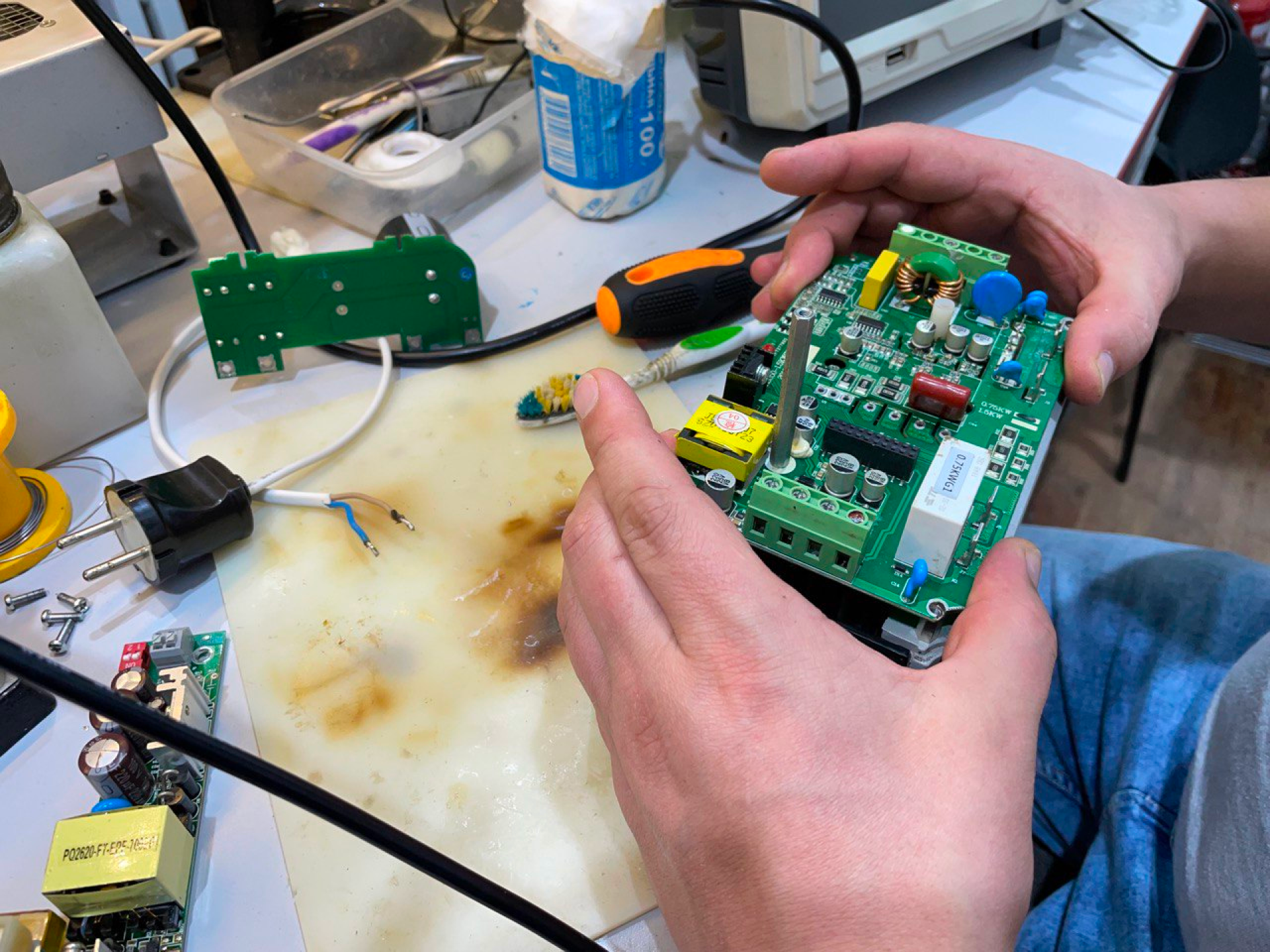

На занятиях рассматриваются самые частые неисправности ПЧ. Изучаются последствия попадания воды и пыли внутрь устройства. На практике проводится диагностика системы охлаждения, замена неисправных вентиляторов. На занятиях пошагово проверите силовые цепи и управляющие сигналы. Научитесь анализировать соответствие времени разгона и торможения заданным параметрам.

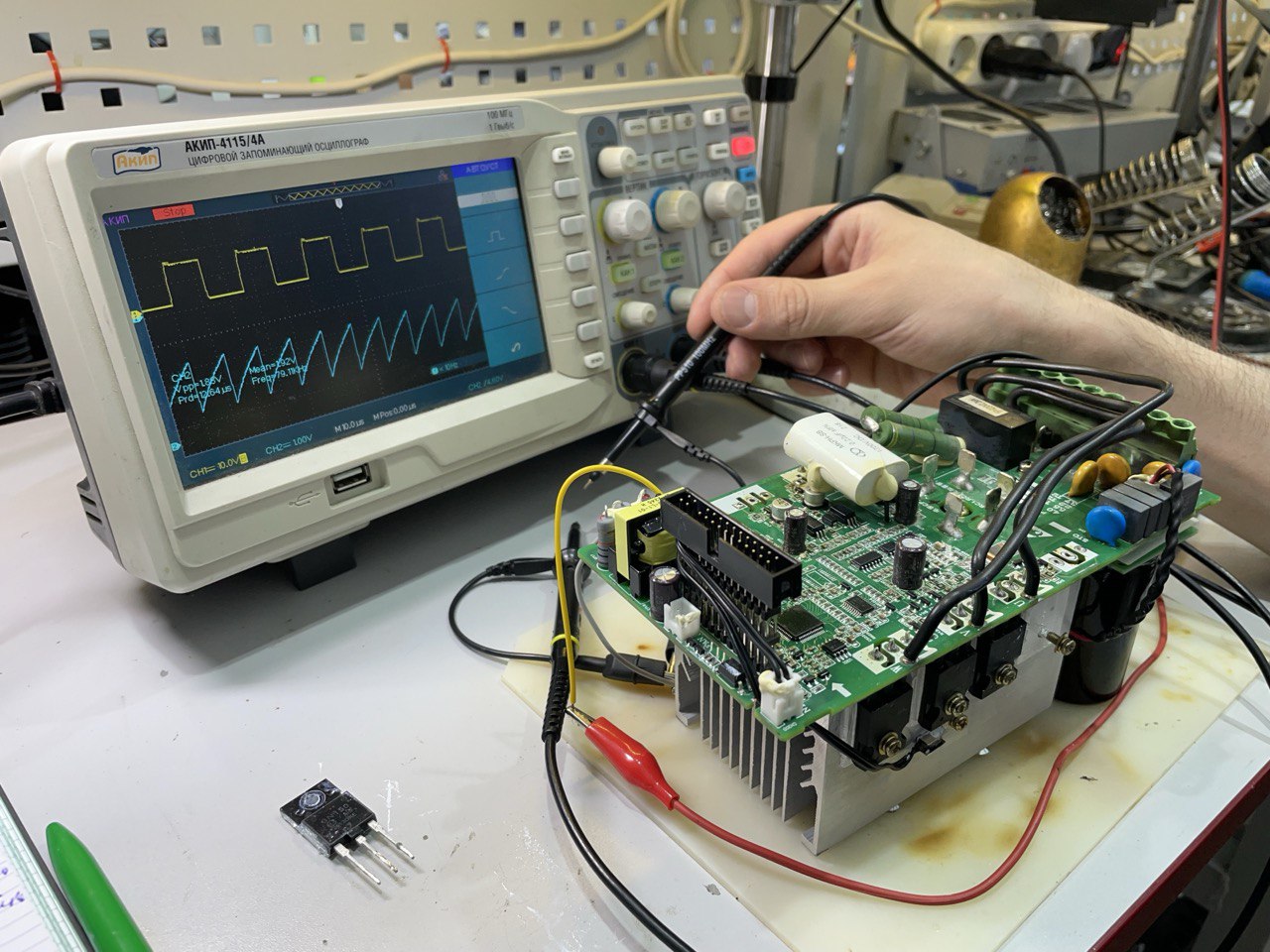

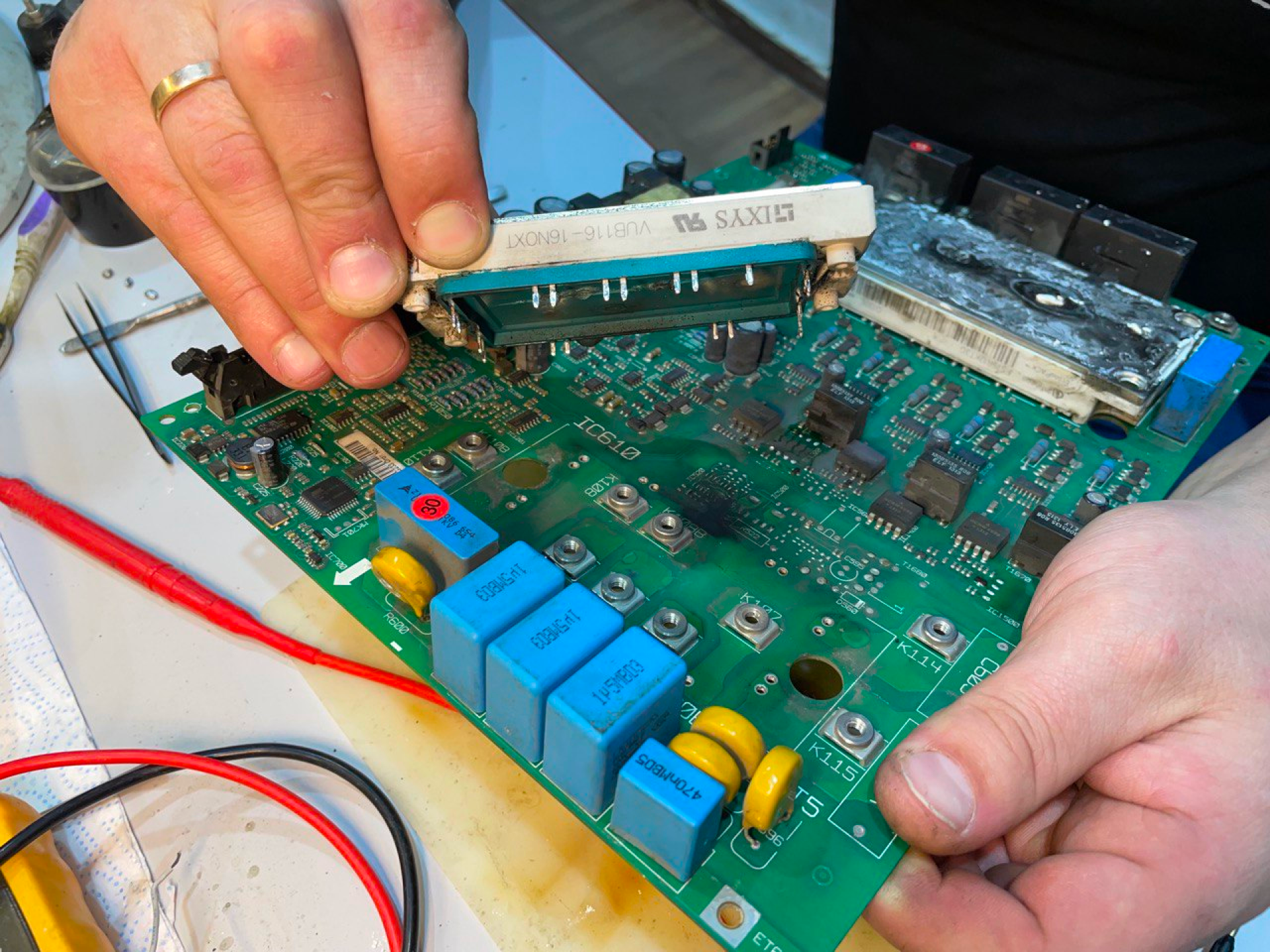

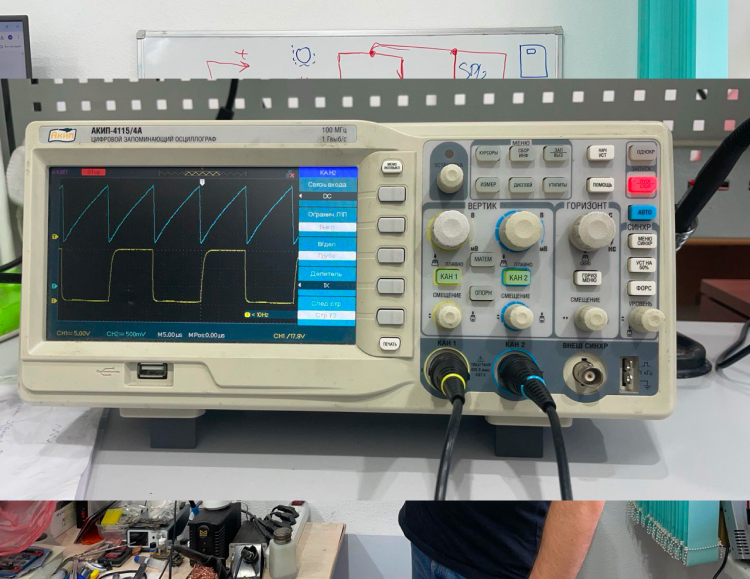

Силовой модуль проверяется отдельно. Изучаются признаки повреждения IGBT транзисторов и пробоя изоляционных прокладок. Отрабатывается контроль формы управляющих импульсов с платы управления. Рассматриваются последствия ошибок регулировки выходных параметров.

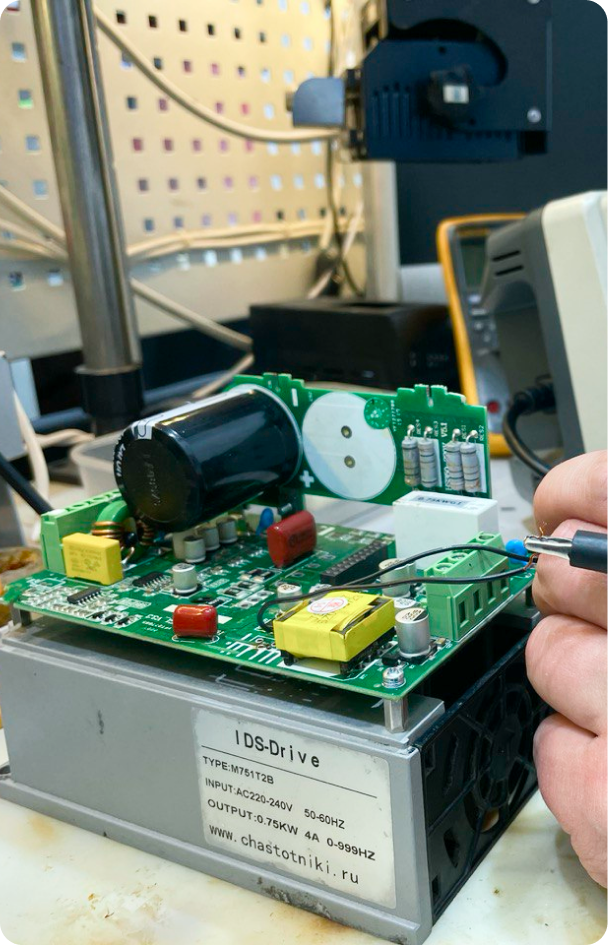

Курсы по ремонту частотных преобразователей разработаны для специалистов, обслуживающих системы управления приводом.

ПЧ является ключевым узлом электропривода, а его отказ напрямую влияет на работу оборудования и производственных линий. Курс по ремонту преобразователей частоты построен с учетом реальных задач сервисного инженера.

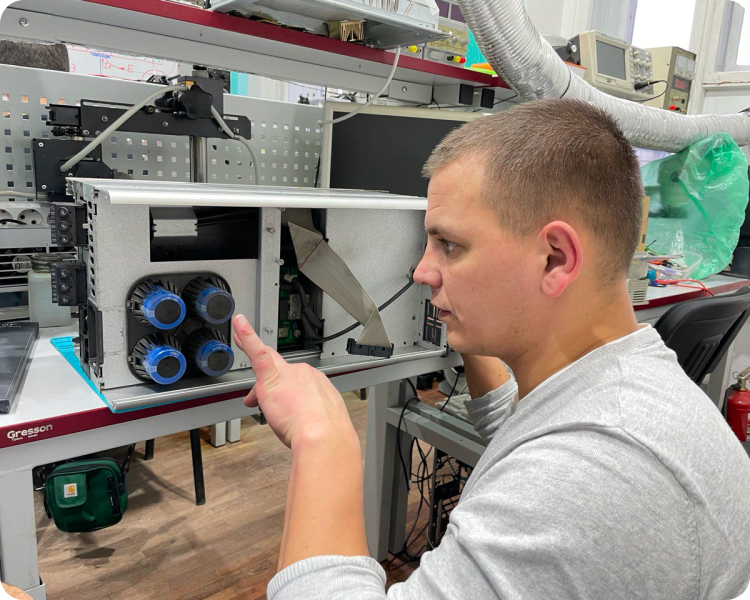

В программе подробно рассматривается устройство частотно регулируемого привода. Изучается силовая часть, входные фильтры и выпрямитель, звено постоянного тока и инвертор напряжения. Отдельное внимание уделяется IGBT-модулю, драйверам управления и источникам питания. Обучающиеся осваивают диагностику частотного преобразователя, учатся определять типовые ошибки по кодам неисправностей и фактическим симптомам.

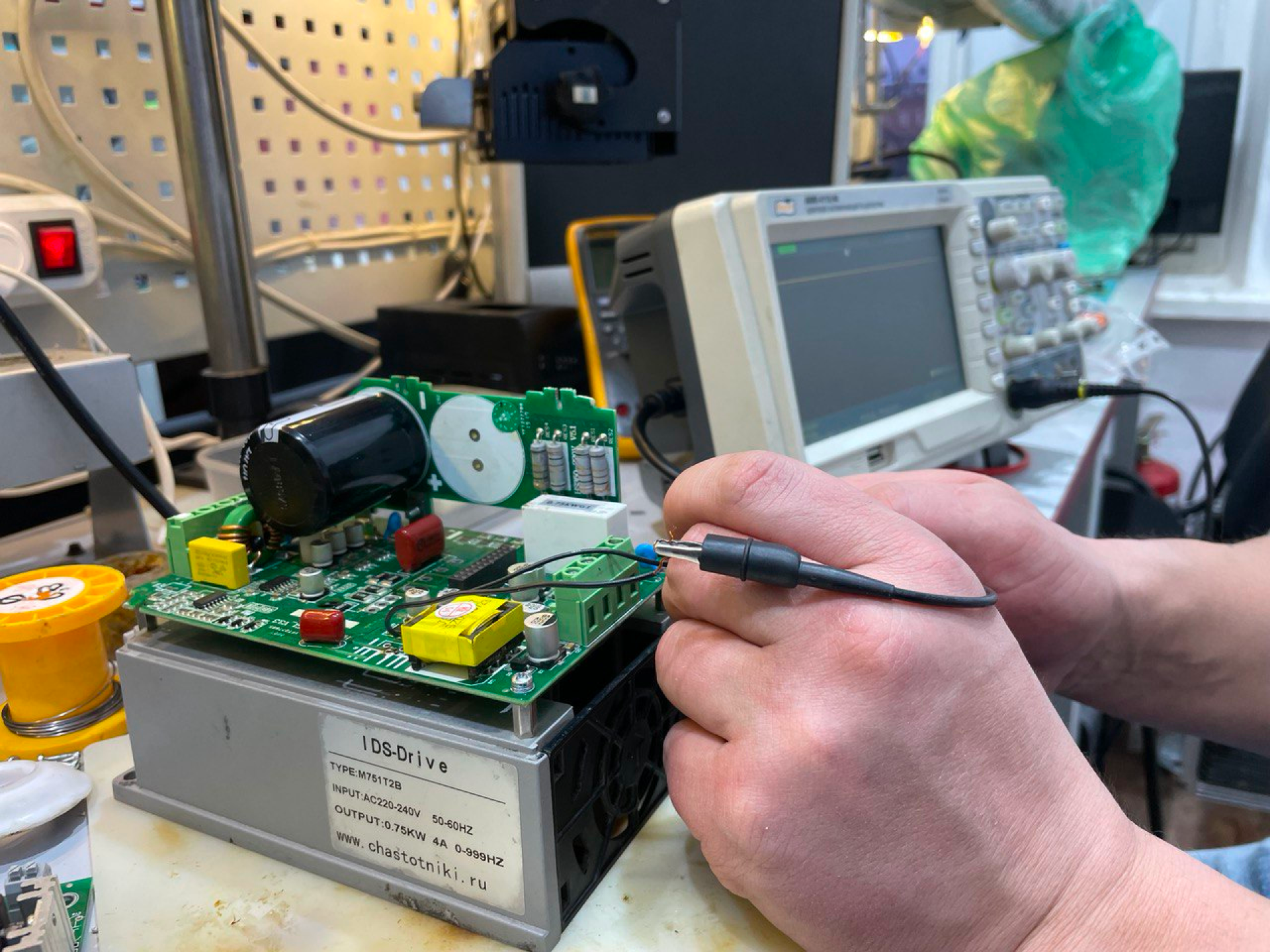

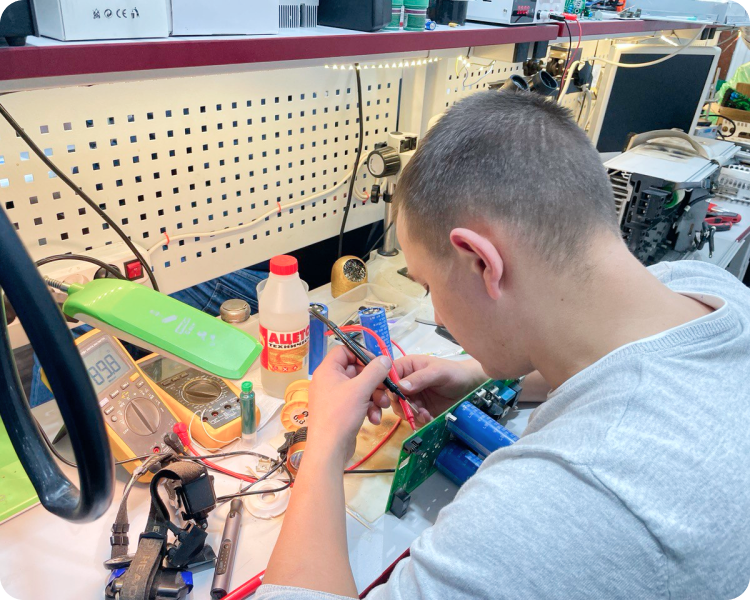

Практический блок включает поиск неисправностей ПЧ с использованием измерительного оборудования. Проверяются силовые транзисторы, конденсаторы DC шины, цепи обратной связи и датчики тока. Анализируются сбои электропривода, перегрузка по току, перегрев инвертора и аварии по напряжению. Такой подход позволяет выполнять профессиональный ремонт и настройку ПЧ после аппаратных повреждений.

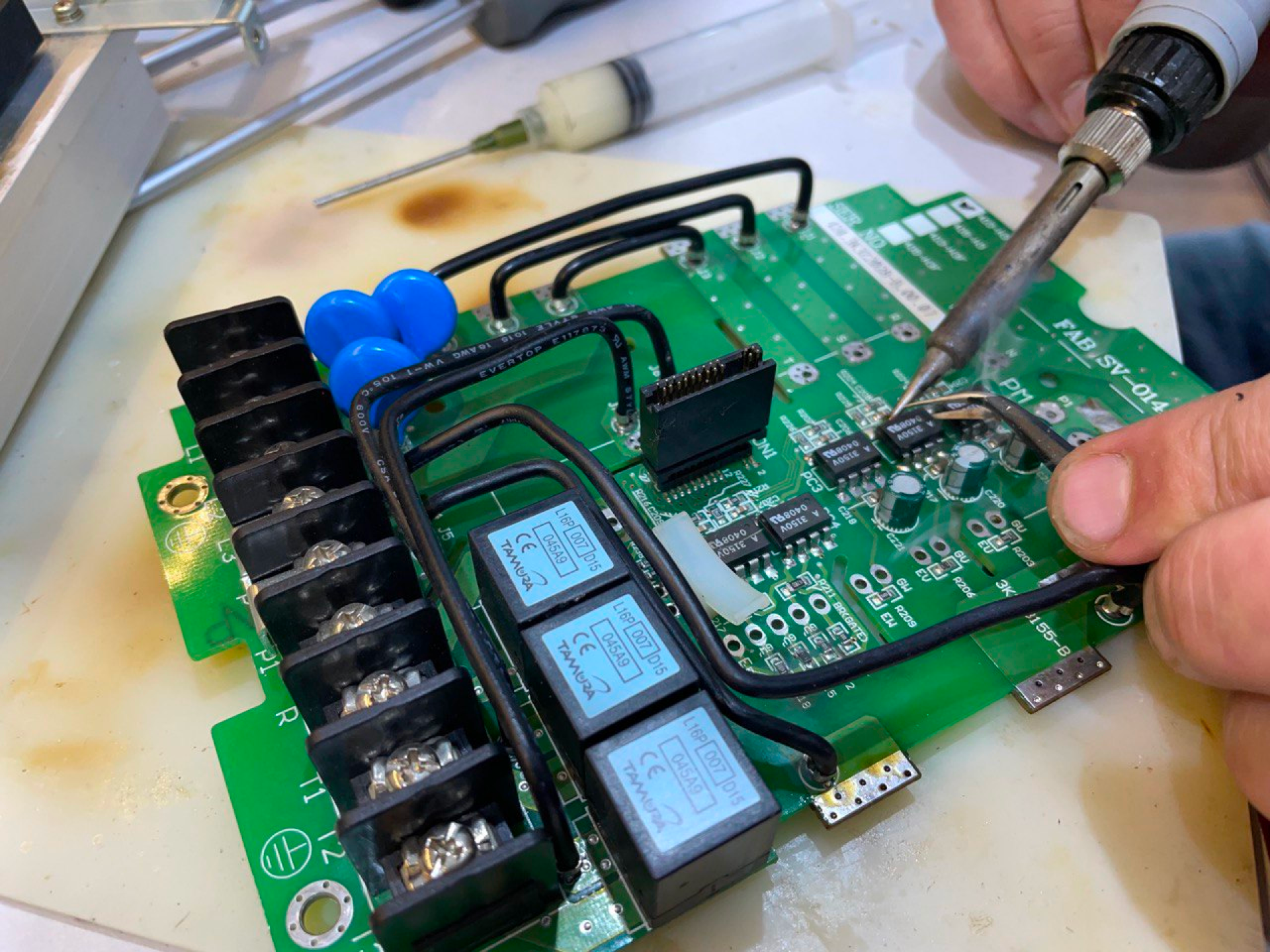

Обучение ремонту частотных преобразователей также охватывает восстановление плат управления, замену силовых компонентов и контроль параметров после ремонта. Рассматриваются вопросы безопасности при работе с DC шиной преобразователя и силовой частью. Инженер-наладчик получает готовый алгоритм пошаговой диагностики, что сокращает время простоя оборудования.

В результате курс по ремонту ПЧ формирует устойчивые навыки восстановления частотно регулируемого привода. Обучающиеся уверенно выполняют ремонт частотного преобразователя, проводят диагностику и возвращают промышленный электропривод в рабочее состояние без повторных отказов.
